当前位置：首页>产品目录>铸铁平板系列>铸铁平板

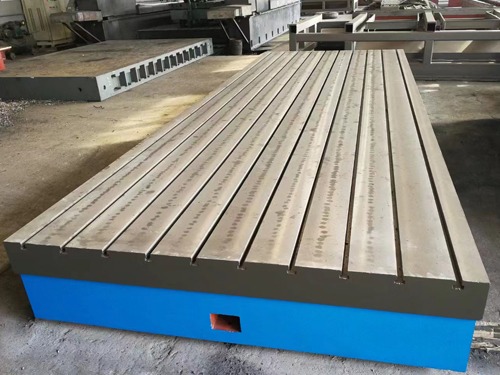

铸铁平板

铸铁平板主要用于发动机实验室，为发动机、测功机等提供基础实验平台。适用于各种检测,试验工作，精密测量用的基准平面；用于机械检验测量基准；检查零件的尺寸精度或形位偏差，并作紧密划线，可做成振动试验台,在机械制造中也是_的基本工具。铸铁平板生产厂家生产的铸铁平板规格_。

产地：河北省>泊头市

供应商：河北万格维机械制造有限公司

咨询热线：0317-8034992

铸铁平板详细介绍

铸铁平板主要用于发动机实验室，为发动机、测功机等提供基础实验平台。适用于各种检测,试验工作，精密测量用的基准平面；用于机械检验测量基准；检查零件的尺寸精度或形位偏差，并作紧密划线，铸铁地板可做成振动试验台,在机械制造中也是_的基本工具。通常做成箱体式，正方形，圆形，长方形等形状

组成：铸铁平台由铸铁地板本体、导油槽、护套及盖板等组成。

铸铁平板案例：
实验室房间铸铁平板布局：根据各实验室面积不同，铸铁地板有五种布局形式
（1）热模拟实验室铸铁地板
（2）单缸机实验台铸铁地板
（3）多缸机实验台铸铁地板
（4）一体化实验台铸铁地板
（5）大功率发动机实验台铸铁地板
实验室房间铸铁平板具体组成：
（1）铸铁地板本体，可根据实际情况由多个独立单元块拼接而成。
（2）铸铁平台导油槽。
（3）铸铁平台护套（圈梁）。
（4）铸铁平台固定螺栓及螺栓孔盖板。
（5）铸铁平台调平装置。
（6）铸铁平台边沟盖板。

铸铁平板生产案例

铸铁平板技术参数：
工作面硬度：HB170-240。
工作面平面度：GB3级。
铸铁平板精度：按_标准计量检定规程执行，分别为0，1，2，3级四个级别。
铸铁平板材质：高强度铸铁HT200-300。

铸铁平板表面质量检验：
用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少于25点，2级不少于20点，3级不少于12点。

铸铁平板规格：

规格（长×宽）	精度等级
	0级	1级	2级	3级
	平面度公差
200×200	5	10	20.5
200×300	5.5	11	22
300×300	5.5	11	22
300×400	6	12	24
400×400	6.5	12.5	25
400×500	6.5	13	26	66
400×600	7	14	27.5	70
500×500	6.8	14	28	68
500×600	7	14.2	28.5	71
500×800	8	15.5	31	78
600×800	8	16	32	80
600×900	8.3	16.5	33	83
1000×750	9	18	36	90
1000×1000		20	40	97
1000×1200		20.5	41	103
1000×1500		22	45	112
1000×2000		26	52	130
1500×2000		28	56	140
1500×3000			70	174
2000×3000			74	184
2000×4000			88	219

（特殊规格根据需方图纸制作。）
