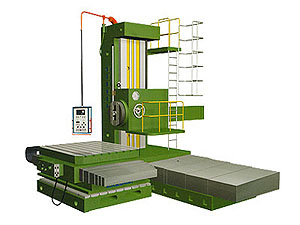

TX69型数显落地式铣镗床是用途较为广泛的重型机床。该机床有足够的功率和刚性，能满足强力铣削的要求：具有X、 Y 、Z 、W四个进给，X、Y方向进给均有数字显示及夹紧装置，是一种性能优良，工艺范围广泛，精度及生产效率高的_设备，_可以取代龙门刨床和落地镗床；该机床一次装夹可完成钻孔 、扩孔 、镗孔 、切沟槽以及平面的铣削加工，此外，还可进行精度较高的孔系加工；是重型机械、工程机械、机车车辆、矿山设备、大型电机、水轮机、汽轮机、船舶、钢铁、军工等工业部门必不可少的加工设备。 　　

该机床具有刚性好、精度高、可靠性强、操作方便、造型美观等特点，特别是在方滑枕端面上还可以安装各种附件（_铣头、垂直铣头、伸长铣头等根据特殊订货供应）或与回转工作台配合使用，能进一步的扩大机床应用范围。 　　

落地铣镗床主要用于镗削大中型零件的孔，同时还可以完成钻、扩、铰、铣平面等工作。落地铣镗床带有挂轮装置，可以加工公制或英制内螺纹，利用平旋盘径向刀架可以车端面，与回转工作台联机使用，可以加工直径大而长度较短的内孔与外圆。

	镗轴直径	200毫米
	铣轴端部直径	320毫米
	滑枕尺寸（宽×高）	480×520
	镗轴锥孔	IS0-60
	镗轴行程	1200毫米
	滑枕行程	1200毫米
	镗轴与滑枕总行程	2400毫米
	主轴箱行程	4000毫米
	立柱行程	8000毫米
	主轴中心线至平台工作面距离	560-4560毫米
	铣轴_钮矩	15000牛.米
	主轴转速范围（无级）	3.15-600转/分
	镗轴进给范围（无级）	1-1500毫米/分
	滑枕进给范围（无级）	1-3000毫米/分
	主轴箱进给范围（无级）	1-6000毫米/分
	主轴箱快速移动速度	6000毫米/分
	立柱进给范围（无级）	1-6000毫米/分
	立柱快速移动速度	6000毫米/分
	主传动电机	交流变频 75千瓦
	镗轴进给电机	FAGOR　FXM75 （50.4牛.米3000转/分）
	滑枕进给电机	FAGOR　FXM75 （50.4牛.米2000转/分）
	主轴箱进给电机	FAGOR　FXM78 （76.6牛.米2000转/分）
	立柱进给电机	FAGOR　FXM78 （76.6牛.米2000转/分）
	机床重量（不包括平台、回转台）	120吨
	机床外形尺寸（长×宽×高）	15000×4215×9490毫米
