划线的作用是：（1）作为加工的依据；（2）检查毛坯形状、尺寸，剔除不合格毛坯；（3）合理分配工件的加工余量。 （划线工具及其使用方法视频连接）

1 划线工具：常有的划线工具：有划针、划规、划线盘、方箱、划线平板、V型架、直角尺、检验平板、铸铁平板样冲等。

2 划线基准的选择

    划线时，应以工件上某一条线或某一个面作为依据来划出其余的尺寸线，这样的线（或面）称为划线基准。划线基准应尽量与设计基准一致，毛坯的基准一般选其轴线或安装平面作基准。如图1所示的支承座应以设计基准B面和A线（对称线）为划线基准，_能按照图上的尺寸画出全部尺寸界限。

图1  划线基准

3 划线步骤

    划线分平面划线和立体划线。平面划线是在工件的一个表面上划线，方法与机械制图相似。立体划线是在工件的几个表面上划线，如在长、宽、高方向或其他倾斜方向上划线。工件的立体划线通常在划线平台上进行，划线时，工件多用千斤顶来支承，有的工件也可用方箱、V形块等支承。

1）划线前的准备工作

    毛坯在划线前要进行清理（将毛坯表面的脏物_干净，_毛刺），划线表面需涂上一层薄而均匀的涂料，毛坯面用大白浆或粉笔；已加工面用紫色涂料（龙胆紫加虫胶和酒精）或绿色涂料（孔雀绿加虫胶和酒精）。有孔的工件，还要用铅块或木块堵孔，以便确定孔的中心。

2）立体划线操作

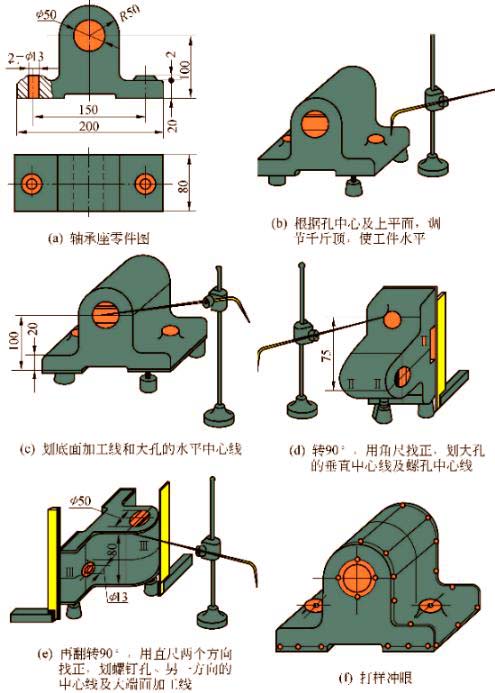

    图2所示为轴承座的立体划线操作方法，它属于毛坯划线。划线及具体步骤如图2b至f所示。

图2  轴承座的立体划线
